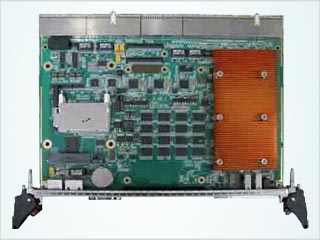

CPCI-6620
6U CompactPCI Intel® Core™ i7 通用刀片机, 带PMC插槽
特点：
• 32nm Intel® Core™ i7-620 SV, LV, ULV处理器, 带ECC
• 最高支持 8GB DDR3-1066 ECC 板载内存
• 双32位/33MHz PMC插槽
• 支持系统/外围通用模式
|
CPU
|
uFC-BGA Intel® Core™ i7-610E 处理器, 2.53GHz, 4MB 二级缓存, 功耗35W
|
|
|
uFC-BGA Intel® Core™ i7-620LE 处理器, 2.0GHz, 4MB 二级缓存, 功耗25W
|
|
|
uFC-BGA Intel® Core™ i7-620UE 处理器, 1.06GHz, 4MB 二级缓存, 功耗18W
|
|
|
支持Inte®l超线程与智能加速技术
|
|
芯片组
|
Inte® QM57 芯片组 PCU
|
|
内存
|
双通道DDR3-8001066MHz, 带板载ECC, 最大支持8GB
|
|
BIOS
|
AMI EFI BIOS, 双32MB SPI 闪存
|
|
硬盘
|
支持4个SATA接口，板载2.5"硬盘接口
|
|
|
支持16G-128G SATA/SSD(可选）
|
|
CompactPCI总线
|
PCI 64位/66MHz, 3.3V或5V通用电压(I/O), 可工作于支持CompactPCI®总线通信
|
|
|
(通用模式)的系统槽和外设槽中
|
|
标准
|
PICMG® 2.0 CompactPCI®规范 R3.0
|
|
|
PICMG® 2.1 热插拔规范 R2.0
|
|
|
PICMG® 2.9 系统管理规范 R1.0
|
|
|
PICMG® 2.16 包交换背板规范 R1.0
|
|
串口
|
1 x RS-232/422/485 接口 (前面板)
|
|
|
3 x RS-232 (后侧)
|
|
USB接口
|
2 x USB 2.0(前面板)，6 x USB 2.0(后侧)
|
|
键盘/鼠标
|
1 x PS/2 键盘和鼠标（后侧）
|
|
扩展接口
|
1 x PCI, 1 x PC/104 & PC/104 Plus 接口
|
|
芯片组
|
4 x PCI Express Intel® 82574L以太网控制器
|
|
|
2个10/100/1000Base-T前面板端口
|
|
显示芯片
|
集成于 Intel® Core™ i7-620 处理器
|
|
显示接口
|
2个DVI通道, 分别位于前侧和后侧
|
|
|
QXGA模拟信号, 可切换至前侧或后侧
|
|
|
1个前面板DVI-I(数字+模拟)与VGA(可选)
|
|
解码器/接口
|
Realtek ALC888 HD高保真音频解码器
|
|
工作温度
|
-25 ~ 75°C
|
|
相对湿度
|
5 ~ 95%, 系统无冷凝
|
|
冲击
|
15G峰值，11ms持续时间，非运行
|
|
振动
|
运行：1.88Gms，随机振动，每轴5-500H
|
|
CPCI-6620DL2
|
Core™ i7-620SE 板载2GB内存, DVI显示
|
|
CPCI-6620VL4
|
Core™ i7-620LE 板载4GB内存, VGA显示
|
|
内存
|
板载 2GB DDR3 -1066 ECC内存
|
|
|
板载 4GB DDR3 -1066 ECC内存
|
