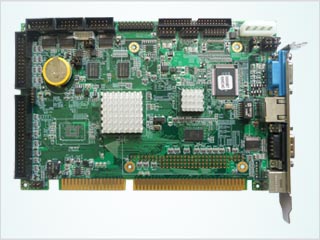

HCS-9121
ISA 总线 Vortex86DX 半长 CPU 卡, 支持 LCD/CRT 显示
|
CPU/芯片组
|
DMP Vortex86DX 800MHz x86
|
|
内存
|
板载256MB DDRII RAM
|
|
BIOS
|
AMI PnP Flash BIOS
|
|
ATA/IDE
|
1 x Ultra ATA 33, 支持 2 个 IDE 驱动器
|
|
电子盘
|
1 x Type II 型 CF 卡插槽
|
|
看门狗
|
255 级
|
|
串口
|
3 x RS-232 接口 (COM2/3/4)
|
|
|
1 x RS-232/422/485 接口 (COM1)
|
|
并口
|
SPP/EPP/ECP 模式
|
|
软驱
|
支持 2 个软盘驱动器
|
|
USB接口
|
4 x USB 1.1 兼容
|
|
键盘/鼠标
|
1 x PS/2 键盘和鼠标
|
|
扩展接口
|
1 x 16-bit ISA-base PC/104 接口
|
|
芯片组
|
1 x Realtek 8100 10/100base-T网卡
|
|
显示芯片
|
XGI Volari Z9s, 32MB On board
|
|
显示接口
|
CRT 显示支持最高 1024 x 768
|
|
|
LCD 显示支持12/18-bitTTL最高1024x768
|
|
电源要求
|
5V/ 0.95A (最大)
|
|
工作温度
|
-25 ~ 75°C
|
|
相对湿度
|
0 ~ 90%, 系统无冷凝
|
|
尺寸(长x宽)
|
185 mm X 122mm
|
|
HCS-9121
|
PC/104Vortex86DX模块支持CRT/LCD显示,网卡、4串口、2xUSB
|
特点：
• 板载超低功耗 Vortex86DX CPU 800MHz
• 免风扇
• 支持 4 个 USB 2.0, 4个串口
• 支持 Realtek 810010/100base 网卡
• 支持 CRT/LCD 显示
• 支持 CF 卡 Type I/II (可选)
