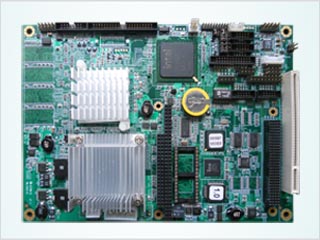

EBX-8525
5.25” Pentium M 微型主板, 板载 256/512MB 内存, 支持 CRT、LCD、网卡和 PC/104-Plus
特点：
• 板载Intel 超低电压Celeron M 600MHz CPU, FSB 400MHz
• 支持板载内存256MB 或512MB
• 支持独立双显示
• 支持18/36-bit 双通道LVDS, CRT
• 支持6 个高速USB2.0 接口
• 支持CF 卡Type I/II 型, 最高4GB
• 一个PC/104-Plus 接口
|
CPU
|
Intel超低电压Celeron M 600MHz CPU,
|
|
|
FSB400MHz
|
|
内存
|
256MB/512MB 板载内存
|
|
|
或1 x 200Pin SO-DIMM 插槽, 最大支持 1GB DDR 200/266 SDRAM (可选)
|
|
芯片组
|
Intel 852GM + Intel ICH4
|
|
BIOS
|
Phoenix-AWARD PnP Flash BIOS
|
|
ATA/IDE
|
1 x Ultra DMA 100, 支持 2 个 IDE 驱动器
|
|
电子盘
|
1 x Type II 型 CF 卡插槽
|
|
看门狗
|
255 级
|
|
串口
|
2 x RS-232/422/485 接口 (COM1/2)
|
|
|
4 x RS-232 (通过子板 SCDB-1293)
|
|
并口
|
SPP/EPP/ECP 模式 (与软驱共享端口)
|
|
软驱
|
支持一个软盘驱动器 (与并口共享端口)
|
|
USB接口
|
6 x USB 2.0兼容
|
|
键盘/鼠标
|
1 x PS/2 键盘和鼠标
|
|
扩展接口
|
1 x PCI, 1 x PC/104 & PC/104 Plus 接口
|
|
芯片组
|
1 x Intel 82551QM (10/100base-T)
|
|
|
Flash BIOS 中内置启动 ROM, 支持网络启动
|
|
解码器/接口
|
Realtek ALC655A AC’97 解码器, 支持麦克风/线入/ 线出
|
|
显示芯片
|
Intel 852GM, 最大支持 64MB UMA 显存
|
|
显示接口
|
CRT 显示支持 QXGA 最高 1920 x 1440
|
|
|
LCD 显示支持 18 ~ 48bit LVDS 最高 UXGA 1400 x 1050
|
|
|
TV-输出支持 NTSC/PAL 最高 1024 x 768
|
|
|
双显示模式支持独立双显示
|
|
电源要求
|
EBX-8525/CM600MHz: 5V/2.68A (最大)
|
|
工作温度
|
0 ~ 60°C (32 ~ 140°F)
|
|
相对湿度
|
5 ~ 95%, 系统无冷凝
|
|
尺寸(长x宽)
|
203 x 146mm (8” x 5.75”)
|
|
EBX-8525/CM600
|
5.25” Intel 超低电压 Celeron M 600MHz 微型主板, 支持 CRT/LCD 和网卡
|
|
|
DDR SDRAM 256MB SO-DIMM 200Pin
|
|
|
DDR SDRAM 512MB SO-DIMM 200Pin
|
|
|
DDR SDRAM 1GB SO-DIMM 200Pin
|
