近年来磁场导向控制(Field Oriented Control, FOC)优异的效能与竞争优势，已经有越來越多的家电产品，选择以FOC做为应用技术，为因应市场逐渐扩大的需求，世纪民生科技领先业界推出32位马达驱动芯片---CS6257。CS6257具有功能强大的CPU内核：包含RISC 精简指令核心架构与DSP指令扩充功能，其工作频率高达125MHz , 相当于125 MIPS的每秒百万指令工作效能。内建128KB 闪存 (Flash memory) 以及64KB 随机存取内存 (SRAM)，不仅可以应用单芯片设计于复杂的FOC演算法与使用者接口， 也足以让CPU维持在高效能状态执行程序，如有扩充闪存需求，CS6257还可以经由SPI接口扩充容量。



CS6257芯片具备高度整合性功能，包含6信道高精度运作的PWM，每信道可独立设定，系统遭遇紧急故障时，可异步关断PWM的输出实现快速保护。CS6257还包含5 信道的12位高速管线式模拟数字转换器(Pipeline ADC) ，利用此ADC设计单/双电阻电流侦测电路，可以完成高性能无传感器磁场导向控制系统，CS6257还提供一8信道12位逐次逼近型模拟数字转换器(Successive Approximation ADC, SAR ADC)，可以用以侦测低速的电压电流变化状态。 另外CS6257还具备功率因素校正（Power Factor Correction, PFC）控制器、DC风扇控制器、低电压侦测与重置电路、以及常用的通讯接口 (如I2C、UART、SPI) 等整合功能。



CS6257微控制器可以由单一电源供应，范围从3.0V到5.5V，其采用的封装有LQFP-48和LQFP - 64两种，工作温度范围从-40℃至+85℃。为了简化客户的设计应用之流程，世纪民生科技可安排专业工程人员或专业方案商直接提供到位之技术服务，客户可快速将终端产品顺利推向市场，必需的验证测试程序已预先在本公司专属设备上得到完善确认，所以客户的产品开发可以有效地缩短时程。



CS6257提供之评估测套件包括: 无刷式马达驱动参考设计电路、无传感器无刷马达演示板 (DEMO Board)、磁场导向控制 Sample Source Code/Library、和ISP/Single Writer嵌入式闪存更新工具等。世纪民生科技目前已经开始供应具磁场导向控制与弦波控制之CS6257微控制器。

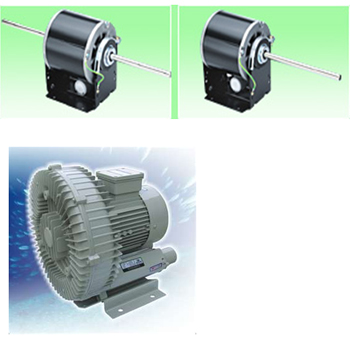

CS6257应用范例: 变频空调冷却风机、压缩机、鼓风机、跑步机等
