ADI最近推出一款性能领先的16位、1.25 GSPS发射DAC AD9128，该器件内置复数数字调制功能，并采用JESD204A兼容型串行输入。AD9128的高速串行接口大大简化并改善了典型系统实施方案中DAC与FPGA之间的数据连接。



高性能FPGA在以数据为中心的无线和有线通信、雷达、航空电子和医疗成像应用中日益广泛地用作处理器。FPGA广受青睐源于其先天优势：系统开发更简单、上市时间更短、处理速度更快以及具备即时可编程能力。不过对于更高分辨率、1 GSPS以上的数据转换器应用，由于接口比特率限制、互联布局复杂性和并行接口电路板空间要求，针对FPGA的数据输入和输出一直是设计瓶颈。JESD204专为克服这些限制而开发，它定义了稳定可靠的高速串行接口，该接口可扩展且支持多个Gbps范围内的数据速率。ADI致力于在超高速数据转换器技术中采用此标准，另外FPGA制造商也在积极地将此协议集成到高性能平台中。





JESD204A兼容型AD9128提供高采样速率和高动态范围，可产生最高达奈奎斯特频率的多载波，内置片内32位NCO（数控振荡器）等特性，从而允许灵活地放置IF（中间频率），进行复数数字调制、增益和失调补偿。4线式串行端口接口可对许多器件的内部参数和功能进行编程和回读。AD9128支持GSM、WCDMA、TD-SCDMA、CDMA2000、WiMAX和LTE无线通信标准。



AD9128用于发射信号链IF合成的双通道16位DAC





• 1.25 GSPS能力支持最高可达500 MHz的IF带宽



• 极佳的动态范围：
  80 dBc（f_DAC = 200 MSPS，f_OUT = 50 MHz）
  72 dBc（f_DAC = 800 MSPS，f_OUT = 70 MHz）



• 单载波W-CDMA ACLR：82 dBc（122.88 MHz中频）



• 新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置



• 可调模拟输出：8.7 mA至31.7 mA，RL = 25 Ω至50 Ω



• 4通道高速JESD204A串行链路（每个通道可达3.125 Gbps）

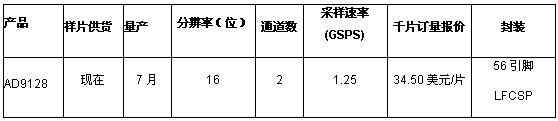

报价、供货与配套产品





AD9128高速DAC模拟输出经优化可与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列、ADCLK914时钟/数据缓冲器，该器件可在110 fs的时钟输入抖动性能下驱动AD9128 DAC。其他配套器件包括ADRF6702正交调制器和ADRF6602接收混频器。
