SOM3730是自主研发的SOM37x是一款高性能的系统核心模块，体积仅为30mm*43.7mm，是国内最小的SOM。SOM37x基于TI公司的AM/DM37x进行设计，包括1GHz ARM® Cortex™-A8 与800MHz C64x+™ DSP 内核、并集成了影像及视频加速器 (IVA)、3D 图形加速引擎以及众多高性能外设信号，在单个片上系统(SOC)集成了AM/DM37x、电源管理芯片（PMIC）和存储芯片（FLASH、DDR），很好地解决了最复杂的DDR和CPU的联线问题,并采用B2B接口将AM/DM37x所有的功能引脚一一引出，帮助客户轻松利用AM/DM37x丰富的资源来设计自己的嵌入式产品，是要求高清视频处理或大规模数据处理应用的理想选择。支持最新的嵌入式Linux-2.6.32、Android2.2、WinCE6.0操作系统，为用户提供完善的BSP、DVSDK等软件资源。
.jpg)
1.1 SOM3730
从 SOM35x 升级到 SOM37x 的客户能够在功耗锐降40%的情况下，实现提高50%的ARM性能与提高40%的DSP性能，以及2倍的图形性能。而DM3730 处理器与 OMAP35x 系列处理器软件兼容，与 Sitara™ AM37x 器件引脚对引脚兼容，可便捷地将产品升级到更高性能选项。800MHz C64x+™ DSP 与硬件视频加速器可实现独立于 ARM 处理器的音频与高清 720P视频编解码，从而可在 ARM 上进一步扩展，运行更多高级应用以及支持各种响应的2D或 3D 图形用户界面与高清视频播放。

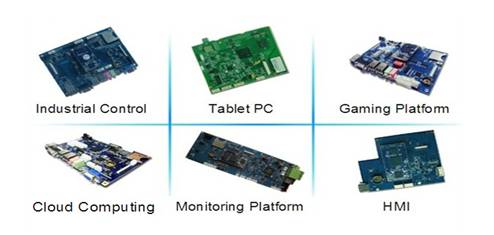

1.2 Applications based on SOM3730
硬件规格
| 处理器 | TI DM3730 | 800MHz/1GHz ARM Cortex™-A8内核 NEON™ SIMD协处理器 660MHz/800MHz TMS320C64x+ DSP POWERVR SG™ 2D/3D图形加速处理引擎 |
| RAM | 512MByte LPDDR | |
| Flash | 512MByte/1GByte NAND Flash | |
| LED | 1x 供电指示灯 | |
| 2x 可编程指示灯 | ||
| SOM接口 | 4x 0.5mm 60Pin B2B接口 | |
| Connector Resource |
1x OMAP3 GPMC总线（全信号引出） | |
| 1x OMAP3 DSS总线（全信号引出） | ||
| 1x AV/S-Video输出 | ||
| 1x Camera总线（全信号引出） | ||
| 3x 4线UART（RX、TX、CTS、RTS） | ||
| 2x MMC/SD/SDIO总线（全信号引出） | ||
| 1x HSUSB 2.0 OTG(*2) | ||
| 2x HSUSB 2.0 ULPI总线(*1) | ||
| 4x McSPI总线(*1) | ||
| 2x I2C总线(*1) | ||
| 4x McBSP总线(*1) | ||
| 1x OneWire总线 | ||
| 1x TI标准JTAG | ||
| 1x 立体声音频输出 | ||
| 1x 单声道麦克风输入 | ||
| 1x 单声道音频输入 | ||
| 2x 8Ω 1W喇叭功放输出 | ||
| 6x 额外GPIO（由电源管理芯片引出，包含2路PWM） | ||
| 4x ADC输入 | ||
| 6x 启动设备选择信号（SYS_BOOT） | ||
| 2x 系统Reset | ||
| 1x电源唤醒 | ||
| 2x 外部电源控制信号（输出） | ||
| 4x TPS65951专用外部充电IC控制信号 | ||
|
||
软件规格
| Linux | 启动代码 | 版本 | x-load-1.5.0 u-boot 2009.11 |
| 启动方式 | 支持从NandFlash和SD卡启动 | ||
| 下载方式 | 支持串口和网络下载 | ||
| 内核 | 内核版本 | Linux2.6.32 | |
| 支持文件系统格式 | EXT3/NFS/ JFFS2/UBIFS | ||
| 系统指示灯 | Led灯驱动 | ||
| Serial port | 提供驱动 | ||
| RTC | 硬件时钟驱动，保存系统时间 | ||
| Ethernet | 10/100M以太网卡驱动 | ||
| USB host | USB host驱动 | ||
| USB device | USB device驱动 | ||
| LCD | LCD drive | ||
| Touch Screen | Touch Screen drive | ||
| MMC/SD | 提供驱动 | ||
| AUDIO INPUT/OUTPUT | 提供驱动 | ||
| TCP/IP | 提供完整的TCP/IP协议 | ||
| 配置系统和服务 | Ifconfig , route etc. | 用于网络配置及相关服务程序 | |
| 基本工具 | Common commands | cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps, reboot,rm,lsmod,rmmod 等 |
|
| WinCE6.0 | BIOS | x-loader | 支持SD启动和NANDFLASH启动 |
| e-boot | 支持SD启动和NANDFLASH启动 | ||
| OAL | OAL module | REBOOT | |
| Watchdog | |||
| RTC | |||
| KITL module | RNDIS KITL | ||
| drive provide | Ethernet | 提供驱动 | |
| Touch Screen | 提供驱动 | ||
| AUDIO INPUT/OUTPUT | 提供驱动 | ||
| MMC/SD | 提供驱动 | ||
| LCD | 提供驱动 | ||
| Serial port | 提供驱动 | ||
| OTG | 提供驱动 | ||
| TCP/IP | 提供完整的TCP/IP协议 | ||
| Android2.2 | 内核版本 | Linux2.6.32 | |
| 驱动支持 | Serial port, RTC, Ethernet, LCD, Touch screen MMC/SD , USB OTG, USB , Audio input/output |
||
