SOM335x核心模块

发布时间：2014-3-4

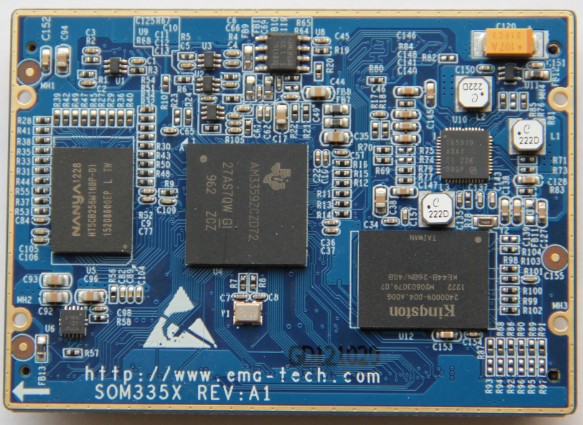

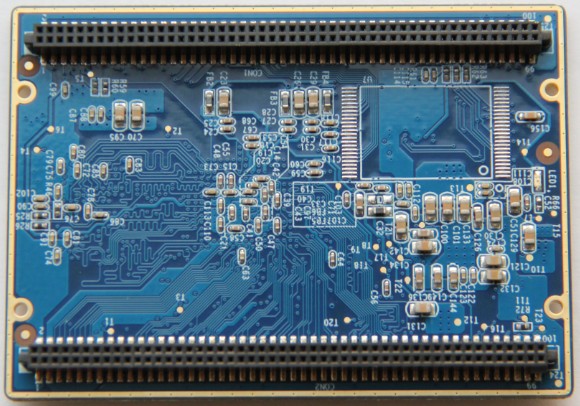

SOM335x核心模块

产品简介

SOM335x是一款基于TI AM335x系列处理器设计的低功耗嵌入式核心板。核心板集成度高、低成本、低功耗、功能齐全. SOM335x是一个现成的项目,它可以有效地降低开发风险、时间。对于那些研发技术差的,昂贵的生产成本,但小订单的公司它是最好的选择。

产品特点

- 采用 512MByte DDR3内存
- 4GByte 工业级eMMC 或者 4GBit NAND FLASH可选
- 2路MII/GMII/RGMII
- 2路CAN
- 6路UART
- 最大分辨率1366x768,带3D图形加速器
- 完美支持 Windows Embedded Compact 7\Linux 3.2\Android 4嵌入式操作系统
- 工作温度范围可达：-40℃~85℃
- 外扩资源丰富

BSP:

高达1G MHz 主频的32位 RM Cortex™-A8
板上集成了高频电路
4GByte 工业级 eMMC

产品规格

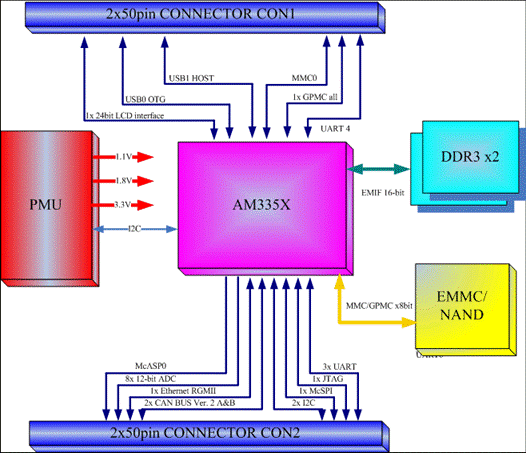

4.1 硬件参数

处理器

TI
AM335X

AM335X

Upto 720MHz ARM Cortex™-A8 32bit 内核

NEON™ SIMD 协处理器
POWERVR SGX™530 3D 图形加速引擎(1)

RAM

256/512MByte DDR3

Flash

4GByte eMMC/ 4Gbit NAND Flash or both

EEPROM

1x 256KB I2C EEPROM

Power
connector

5V DC

3V BACKUP

1x GPMC

1x 24bit LCD 控制器

8x 12-bit ADC input（触摸屏控制器）

5x 5线 UART（UART1-5，RXD,TXD,CTS,RTS,GND）
1x3 线 UART（UART0，RXD,TXD,GND）

1XUSB2.0 OTG

1x USB2.0 HOST

2x McSPI

3x MMC/SD/SDIO （MMC0与 emmc复用）

2x I2C（I2C1,I2C2）

2x RGMII或RMII或GMII

1x MDIO

2x PRU MII(3)

1x PRU UART(3)

2x DCAN

4xtimer

3x 16-bit eHRPWM

2x 32-bit eQPE

3x 32-bit eCAP

JTAG

SYS RESET_IN

SYS RESET_OUT

AM335X EXT WAKEUP

EXP_PB_POWERON（PMIC）

4.2软件参数

Linux	spl	版本	u-boot 2011.9
		启动方式	支持从eMMC启动
		下载方式	支持串口和网络下载
	Kernel	内核版本	Linux3.2
	Kernel	支持文件系统格式	EXT3/NFS/ JFFS2/UBIFS
	Device Driver	Led	Led灯驱动
		Serial port	串口驱动
		RTC	硬件时钟驱动，保存系统时间
		Ethernet	10/100/1000M以太网卡驱动
		USB host	USB 2.0 host驱动
		OTG	USB 2.0 OTG驱动
		LCD	7寸24bit LCD屏驱动
		Touch Screen	4线Touch Screen驱动
		MMC/SD	MMC/SD控制器驱动
		I2C	I2C总线驱动
		GPMC	GPMC总线驱动
		CAN	CAN总线驱动
		McSPI	McSPI总线驱动
		eMMC	eMMC驱动
		EEPROM	I2C EEPROM驱动
		AUDIO INPUT/OUTPUT	输入/输出声卡驱动
		TCP/IP	提供完整的TCP/IP协议
	配置系统和服务	Ifconfig ,route等	用于网络配置及相关服务程序
	基本工具	常用命令	cat,chmod,echo,free,init,kill,ls,mkdir,mount,ps,reboot, rm,lsmod,rmmod 等
Wince7	BIOS	x-loader	支持SD启动
	BIOS	e-boot	支持SD启动
	OAL	Boot parameter
		KILT(EMAC)
		Serial debug
		REBOOT
		Watchdog
		RTC
		Kernel profiler
		System timer
		Interrupt controller
		MMU
	Device Driver	Debug serial port, RTC, Ethernet, NAND Flash, LCD, Touch screen, SD card, USB Device, USB host, Audio input/output, RS485, NLED, Keypad
Android4.0	内核版本	Linux3.2
Android4.0	驱动支持	Serial port, RTC, Ethernet, LCD, Touch screen MMC/SD , USB OTG, USB , Audio input/output

主要应用

游戏机主控板
家庭与楼宇自动化
工业控制设备
HMI工业人机界面
智能收费系统
消费医疗器械
