UBM TechInsights 拆解了苹果(Apple)最新的第四代iPad ，看看内部是否有任何创新独到的设计。 iPad 4采用的是iPhone 5中A6处理器的最新变种A6X 。如同A6 ，新的A6X也带有两颗客制化的ARM核心。然而，这款新处理器却搭载了四颗绘图核心，而 A6 中则仅有三颗。

除了处理器以外，苹果对新一化iPad还有哪些改变一直讳莫如深。除了处理器和一些软件上的设计变更外，iPad 4还做了哪些改变？跟着以下拆解，我们将一步步解答这些问题。

当我们拿到 iPad 4 时，立即在实验室将它大卸八块，看看它和上一代iPad 3之间有何不同。

iPad 4逐步拆解

以下，我们就逐步拆解苹果最新 iPad 4 。

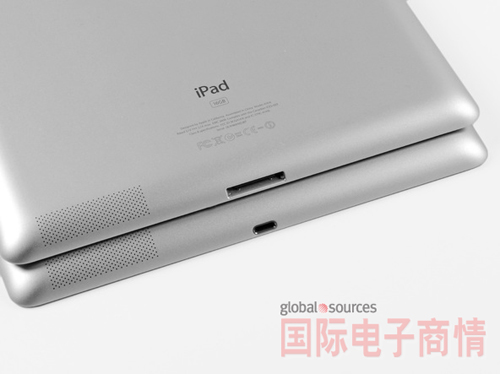

与iPad 3（上）接口的对比，Lighting看起来小很多

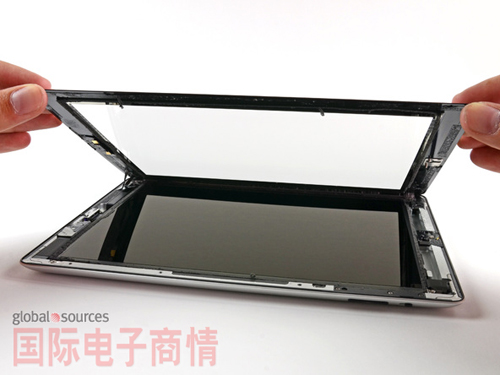

使用热风qiang，软化触摸屏幕周围的黏着剂

当黏着剂软化后，我们小心地打开了iPad 4。在显示器方面，苹果的Retina触摸屏幕采用了多家半导体制造商的组件。包括提供触摸屏幕线性驱动器的德州仪器(TI)；恩智浦(NXP) 提供 CBTL1608A1 显示埠多任务器；以及Parade 的 DP635 直接驱动LCD时序控制器。整合内存逻辑(Integrated Memory Logic, IML)的 iML7990 可编程gamma缓冲器(亦用于iPad 3)也获得设计订单；另外，立锜(RichTek)则为触摸屏幕提供 RT9910 电源管理IC。

从显示器上分离触摸屏幕

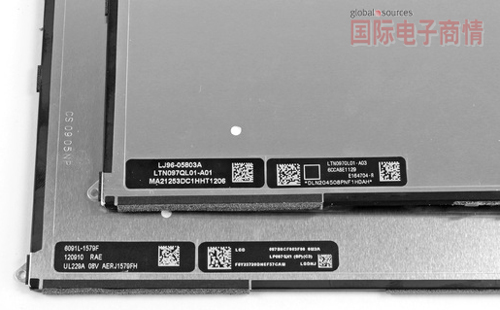

iPad 4显示器与iPad 3对比

在拆开iPad 4的同时，我们几乎立即发现，它和 iPad 3 并没有太大的不同。事实上，除了处理器变成 A6X ，还有苹果专有的 Lightning 连接器的改变外，这款平板在半导体方面并没有太大的改变。不过，人们最想知道的一点，是苹果新款iPad 和 iPad 3 之间的差别只在速度更快的处理器吗？

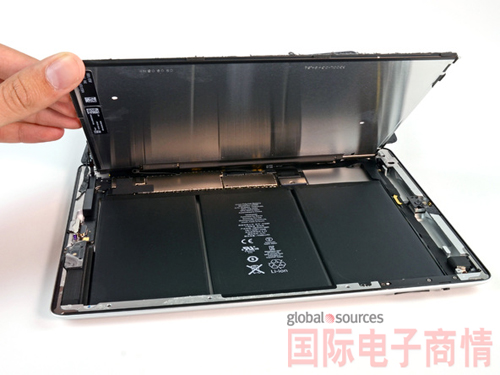

掀起显示屏，看见iPad 4的主板和三芯电池。与iPad 3一样，电池还是紧紧粘在外壳上

电池的型号还跟上代一样：A1389，可见又是同样的3.7V,43 Whr

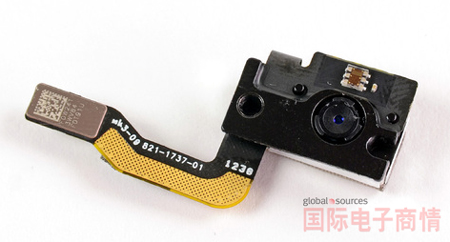

终于找到为数不多的，与iPad 3不同的设计，就是前置摄像模组

在全新iPad 中也发现了用在 iPad 3 内部的两款 OmniVision 影像传感器。 Omnivision 提供了120万像素相机传感器OV297AA和500万像素的OV290B背面照度相机模块。

其中120万像素前置摄像模组比iPad 3的30万像素前置要好很多，支持720P高清视频拍摄。

不像其它iPhone产品，截至目前为止iPad中还未看到 索尼(Sony)的影像传感器。

比iPad 3的前置模组厚一些（0.4mm），但是不要在意这些细节，iPad 4里面的空间足够

OmniVision 影像传感器OV297AA

OmniVision 影像传感器OV290B

大家都知道，苹果习惯在IC上打上自己的商标。无论这是为了防止竞争对手模仿，或是他们与制造商之间的协议，要确认苹果设备的组件制造商往往不大容易。幸运的是，我们都能透过拆解芯片来发现它们内部的秘密。

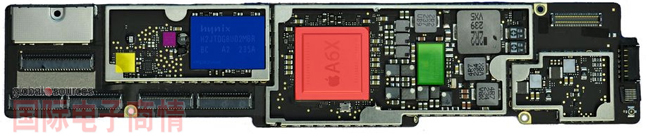

iPad 4通讯板的正面，点击查看大图

红：Apple A6X应用处理器

蓝：Hynix H2JTDG8UD2MBR 1GB Nand Flash

绿：Dialog半导体D2018，电源管理单元

黄：苹果338S116── Cirrus Logic 的 CLI1583B0/CS35L19音频放大器

紫：德州仪器TPS61045，DC-DC转换器

Cirrus Logic的CLI1583B0芯片照片

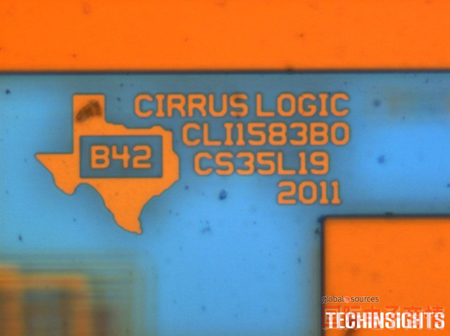

Cirrus Logic的CLI1583B0芯片标志

苹果拥有多个闪存制造商来源。在拆解 iPad 4 时，我们发现了与16GB 版iPad 2中相同的 Hynix NAND 闪存。 Hynix 的 H2DTDG8UD1MBR 是一颗16GB封装的NAND闪存，内含2个64Gb晶粒，容量等于16GB 内存。

Hynix LP DDR2 DRAM

Hynix的NAND闪存 - 16GB

最后，Dialog半导体不单为 iPad 4 提供了 D2018 电源管理单元，该组件也用在每一代的iPad之中。

Dialog 公司的 D2018 PMU0 晶粒标志

确实， iPad 4 的组件供货商和 iPad 3 大致相同，包括长期合作伙伴博通(Broadcom)──该公司获得了iPad 3的三项主要设计订单，其中两项是触摸屏幕控制器(BCM5974和BCM5973，它们也用在之前的iPad和第一代iPhone中)。 Broadcom的另一项重要设计诃单是四合一无线芯片 BCM4334 ，它也应用在iPhone 5 和三星 Galaxy S3 之中。

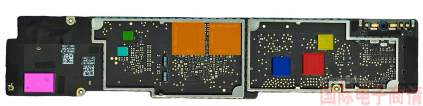

iPad 4通讯板的背面，点击查看大图

红：Broadcom BCM5973A 触摸屏幕控制器

蓝：德州仪器CD3240B0 触摸屏幕线性驱动器

绿：Fairchild FDMC6676BZ MOSFET

黄：Broadcom BCM5974 触摸屏幕控制器

紫：Broadcom BCM4334 四合一无线芯片

青：Fairchild FDMC6683 MOSFET

包含在村田制作所(Murata)模块内的 Broadcom BCM4334 芯片

印有BCM5973A的晶粒

iPad 4通讯板的显示模组，点击查看大图

红：Parade DP635

蓝：集成内存逻辑 (iML)iML7990

绿：RichTek RT9910AGQV
