凌力尔特公司 (Linear Technology Corporation) 推出具集成输出断接功能的3MHz 电流模式、同步升压型DC/DC转换器 LTC3122。其内部 2.5A 开关在启动时的 1.8V (运行时为 0.5V) 至 5.5V 输入电压范围内提供高达 15V 的输出电压，从而使该器件非常适用于电池或标准 3.3V 和 5V 电源。LTC3122 从 5V 输入转换至 12V 时能提供高达 800mA 的连续输出电流。引脚可选的突发模式 (Burst Mode) 工作将静态电流降至仅为 25μA，从而在手持式应用中延长了电池的使用寿命。其耐热增强型 3mm x 4mm DFN-12 (或 MSOP-12) 封装与高达 3MHz 的恒定开关频率相结合，使设计师能平衡 PCB 解决方案尺寸和所需效率。

LTC3122 具有 RDS(ON) 仅为 121mΩ (N 沟道) 和 188mΩ (P 沟道) 的内部同步开关，以提供高达 95% 的效率。输出断接功能允许输出电压在停机时被完全放电，而且在启动时还消除了大的浪涌电流，从而最大限度地降低了输入电源的压力。当输入电压超过输出电压时，LTC3122 依然调节输出电压，从而使该器件能与任何电池化学组成兼容。就需要以尽可能最低噪声运行的应用而言，LTC3122 可通过一个外部引脚设定以在恒定PWM模式运行。其他特点包括外部同步、输出过压保护和坚固的短路保护。LTC3122 是一个需要高达 15V 输出的升压型应用之理想解决方案，在这类应用中，高效率、小的解决方案尺寸和高可靠性是决定性因素。

LTC3122EDE 和 LTC3122EMSE 都有现货供应，分别采用 12 引线 3mm x 4mm DFN或耐热增强型MSOP封装。千片批购价为每片 2.33 美元。工业级版本 LTC3122IDE 和 LTC3122IMSE 在 -40°C 至 125°C 的工作结温范围内工作有保证，千片批购价为每片 2.73 美元。所有版本都有现货供应。

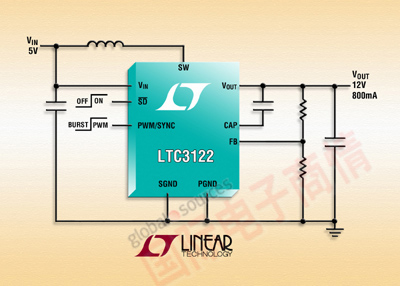

紧凑、高效率 2.5A 同步升压型稳压器提供高达 15V 输出



性能概要：LTC3122

* VIN 范围：1.8V 至 5.5V，启动后为 500mV

* 输出电压范围：2.2V 至 15V

* 在 VIN = 5V 和 VOUT = 12V 时，输出电流为 800mA

* 停机时输出与输入断接

* 同步整流：效率高达 95%

* 浪涌电流限制

* 高达 3MHz 的可调开关频率可同步至外部时钟

* 可选突发模式工作：25μA IQ

* 输出过压保护

* 软启动

* 停机时 <1μA

* 12 引线 3mm x 4mm x 0.75mm 耐热增强型 DFN 和 MSOP 封装
