Source：iFixit

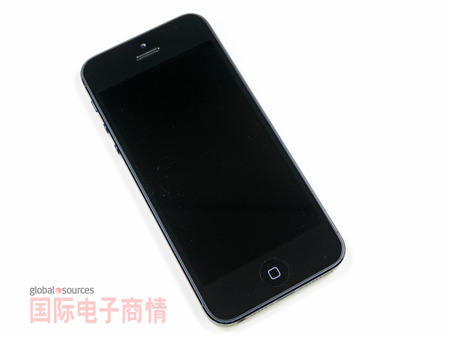

● 4英寸1136x640像素(326 ppi)视网膜显示器
● 苹果A6系统芯片(SoC)
● 800万像素iSight摄像头
● 8针照明连接器
● 4G LTE连接
● iOS 6

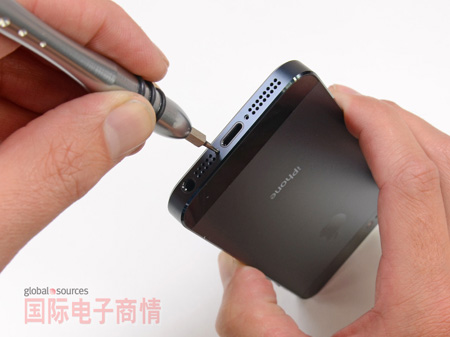

讨厌的防撬螺丝！还不错，我们的5-Point Driver仍然可以使用。
Source：iFixit
● iPhone 5不会被误认为iPhone 4或4s，因为外观有很大变化。
● 手机底部最明显的变化是，30针坞站连接器换成了较小的端口。
● 耳机插口现在放到了手机底部，紧挨着更新后的话筒格栅——一系列小孔，而不是网眼覆盖的插口。
单片式后盖令人想起iPhone 3GS，但仍保持iPhone 4的直角边缘。
Source：iFixit
太方便了，苹果使用的防撬螺丝与过去两年用于iPhone 4和4s的相同。不幸的是，螺钉与我们iPhone liberation kit中的稍有不同……暂时是这样。
iPhone 5是从前向后打开的，所以更换破裂的屏幕比以前更加容易。谢谢，苹果！相比之下，iPhone 4s需要38个步骤才能把屏幕拆下来。新款iPhone可能是我们见过的最方便维修的iPhone。

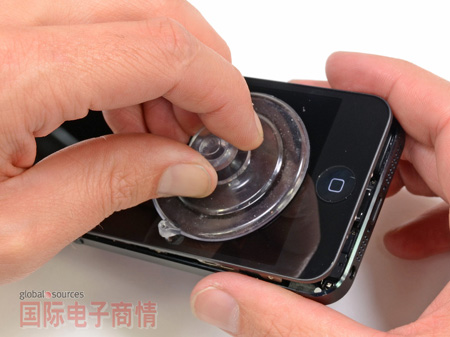

这是什么？吸盘？从3GS开始，我们拆解iPhone就不再需要吸盘。
Source：iFixit
显示器连接器由几个简单的飞利浦螺丝牢牢固定在逻辑板上面。我们的金属起子很快就把显示器连接器撬起来了。哈，显示器拿下来了。
我们想起来了iPhone 3GS，它的显示器也很容易拆下来。
Source：iFixit
屏幕破坏者和屏幕修理者欢呼吧！这个iPhone更容易维修
Source：iFixit

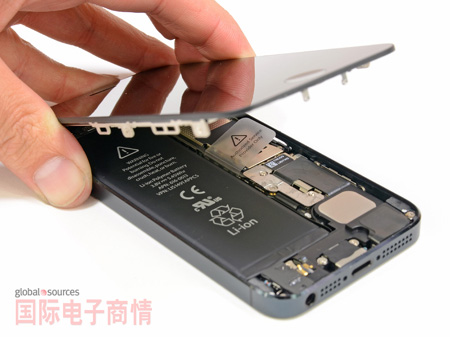

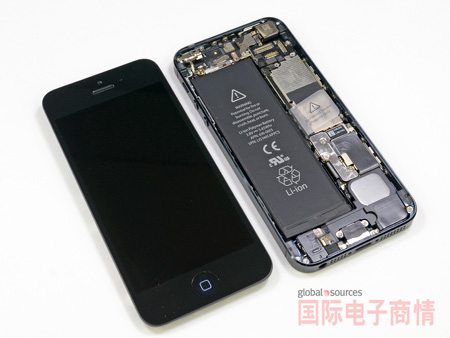

iPhone 5的盖子掀开了，露出了里面的全部内容。从这里我们能看到什么呢？较大的电池？天线连接？单一的话筒？摄像头？振动器？主屏按钮？不要着急，我们忠实的iPhone研究者；在拆卸过程中，我们将更加仔细地观察每个部件。
● 照例，我们先把电池断开，防止任何器件带电。

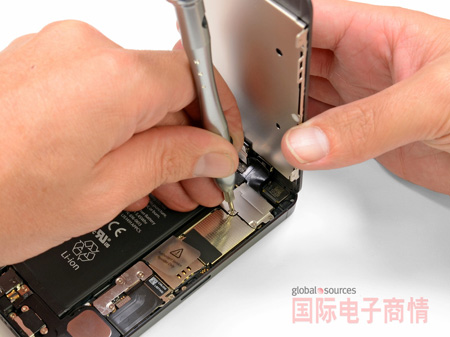

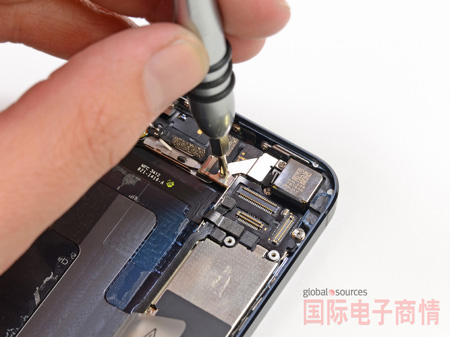

● 三个飞利浦#00螺丝和一个金属托架把电池连接器稳定在逻辑板上。
啊，开始感觉似曾相识。

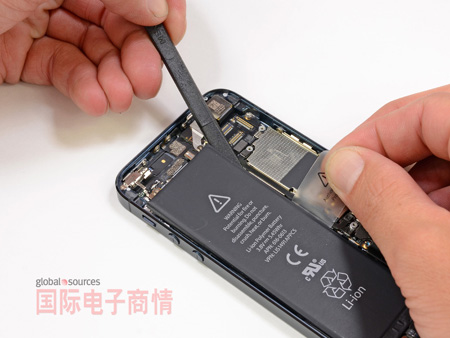

我们利用金属起子把电池撬出来。
Source：iFixit

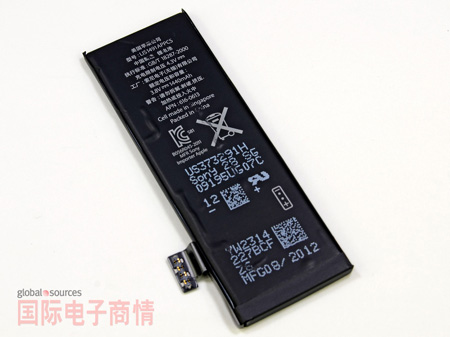

在iPhone 5中，苹果采用了不同的电池化学，电压更高，而且容量略大于iPhone 4s。我们看一下电池参数。
● iPhone 5电池: 3.8V - 5.45Wh - 1424mAh. 最长通话时间: 3G环境下8小时。最长待机时间：225小时
● iPhone 4s电池: 3.7V - 5.3Wh - 1432mAh. 3G网络最长通话时间8小时。最长待机时间：200小时。
● Galaxy SIII电池: 3.8V - 7.98Wh - 2100mAh. 3G网络最长通话时间：11小时40分钟。最长待机时间：790小时。
Source：iFixit
这个连接把前面摄像头周围的金属框架与背部摄像头周围的框架连接起来。也许这个框架是某种天线？以后会搞清楚的。说到天线，在接近电池的一侧，一个天线连接器的一端很容易从逻辑板上撬起来。
iPhone 5内部有各种金属-金属连接。
Source：iFixit
在iPhone 4S中，这个天线位置为蜂窝天线所保留。在我们进一步了解之前，我们不会知道这个天线的确切用途。
在接近外壳的上部，我们发现几个天线连接器用螺丝固定在外壳内部。

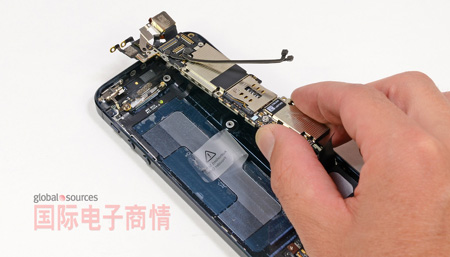

终于摆脱束缚，我们把逻辑板从外壳中拿出来了。
Source：iFixit

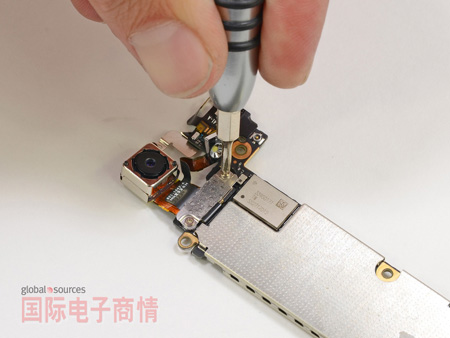

逻辑板和800万像素iSight摄像头一起拿下来了，后盖中还剩几个部件。
我们终于看到iPhone 5内部中的真相好东西：芯片组！我们要深入观察，看看能从这些芯片中了解到什么信息。(芯片ID即将揭晓)。
随同逻辑板一起拿出来的许多部件，有螺丝和托架固定在原位
显然，苹果非常注意确保所有连接器安装牢固，时间长了也不会松动。做得不错，苹果。
Source：iFixit

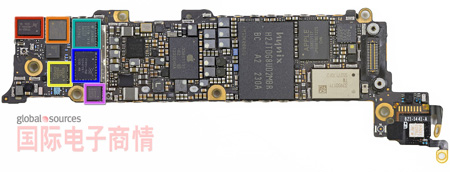

红● Skyworks 77352-15 GSM/GPRS/EDGE功率放大器模组
橙● SWUA 147 228是一个RF天线开关模组
黄● Triquint 666083-1229 WCDMA / HSUPA功率放大器/用于UMTS频带的双工器
靛● 安华高科AFEM-7813双频LTE B1/B3 PA+FBAR双工器模组
蓝● Skyworks 77491-158 CDMA功率放大器模组
紫● 高华高科A5613 ACPM-5613 LTE频带13功率放大器
红● 高通PM8018 RF电源管理IC
黄● Hynix H2JTDG2MBR 128 Gb (16 GB) NAND闪存
橙● 苹果338S1131
靛● 苹果338S1117 (Chipworks认为这是尔必达内存MPC，用于LTE.)
蓝● 意法半导体L3G4200D (AGD5/2235/G8SBI )低功耗3轴陀螺仪—与iPhone 4S、iPad 2和其它主流智能手机中的一样
紫● 村田339S0171 Wi-Fi模组
A6处理器是首款使用定制设计的苹果SoC，不是基于ARMv7指令集。
由于A6不是基于ARM的CPU设计，使得苹果能够根据自己的需要对A6进行量身定制。
现在端上主菜：A6处理器。
Source：iFixit

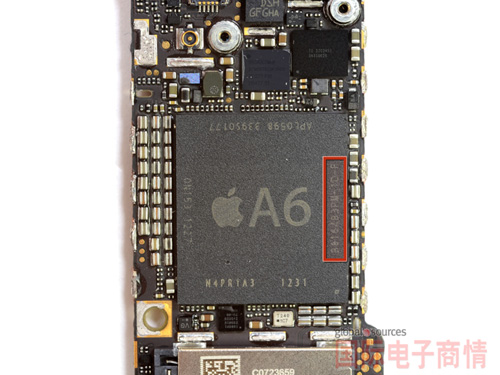

据Chipworks称，A6上的B8164B3PM丝网印刷标签表示1GB尔必达LP DDR2 SDRAM。
先生们女士们，这是重大发现！因为最近苹果主旨演讲所介绍的信息图显示，他们使用的内存厂商是三星RAM (K3PE7E700F)，而不是尔必达。
考虑到苹果与三星之间的关系遇到麻烦，这个发现很有意思。不久前，苹果决定减少给予三星的RAM芯片订单数量。这是否标志着苹果与尔必达之间将开始一段新的独家合作关系？尔必达是否会变成苹果旗下一员猛将？

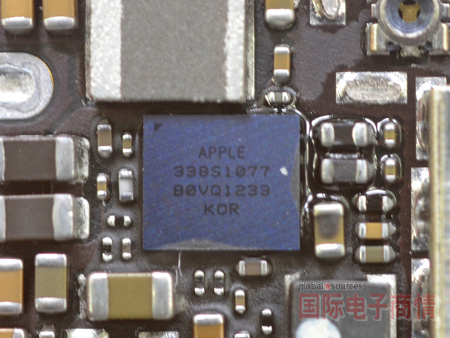

要看音频编解码芯片的近照吗？
Source：iFixit
音频编解码器到底是做什么的？简单地说，这是一个单一器件，同时充当数字－模拟转换器和模拟－数字转换器，对输入与输出信号进行正确的编码与解码。
一块电路板上的芯片。有点像蚂蚁爬在一块木头上。

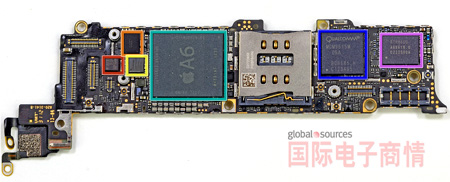

红● 意法半导体LIS331DLH (2233/DSH/GFGHA)超低功耗、高性能3轴线性加速计
橙● 德州仪器27C245I触摸屏SoC
黄● 博通BCM5976触摸屏控制器
苹果没有采用单一的屏幕屏控制器，而是采用了多芯片解决方案来面向更大的屏幕尺寸，类似于iPad。
靛● 苹果A6应用处理器
蓝● 高通MDM9615M LTE调制解调器
紫● RTR8600多频带/模式RF收发器, 三星Galaxy S III中发现了同样的器件。
配备4G连接性的iPhone？超乎你的想像。我们现在可以确认，高通MDM9615M是提供这项新特点的4G LTE处理器。
在被安卓手机奚落一年多之后，iPhone迷终于有了4G LTE。他们将利用这个新功能做什么？只有时间会告诉我们。

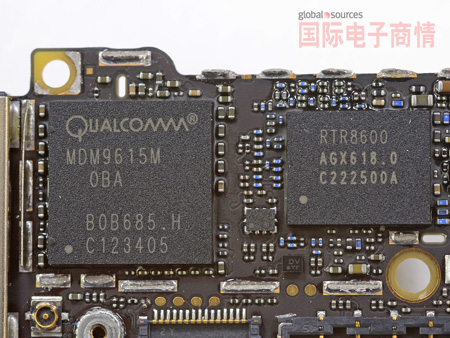

高通MDM9615M和RTR8600的近照
Source：iFixit
高通MDM9615M是一种28纳米LTE (FDD and TDD), HSPA+, EV-DO Rev B, TD-SCMA调制解调器。
MDM9615允许支持多频谱、多模式LTE。负责在LTE上同时发送语音与数据(假设运营商拥有相应的基础设施，允许同时传送语音和数据。)
我们还发现了高通RTR8600多频带/模式RF收发器。RTR8600与MDM9615相配合，支持各种频带，包括5个UMTS频带和5个以上的LTE以及4个EDGE频带。

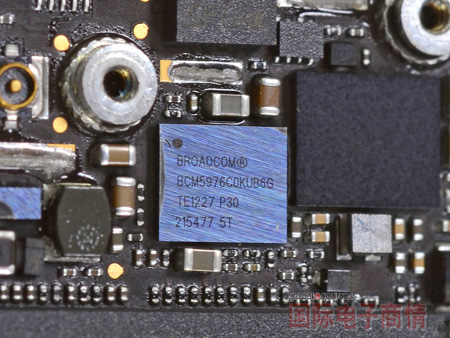

这是博通BCM5976 轨迹板控制器的近景。
Source：iFixit
苹果在MacBook Air中使用同样的芯片来控制轨迹板。在这里，该芯片与德州仪器触摸屏控制器配合使用，负责在视网膜显示器上面实现触摸输入。
在彻底拆解逻辑板之后，我们把注意力重新转向后盖。
一堆胶水也难以抵挡我们强大的起子！
Source：iFixit

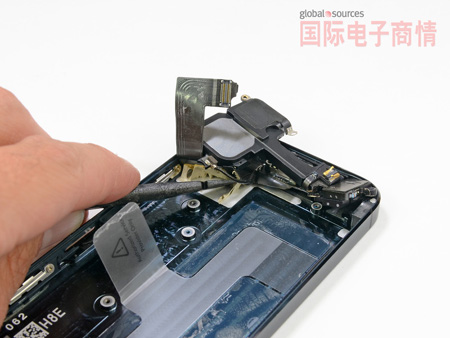

连接器整个拆下来了，其中包括耳机插孔和扬声器。看来苹果必然要改变其充电电源，否则他们根本无法在这个组件上面安置一个30针的坞站连接器。

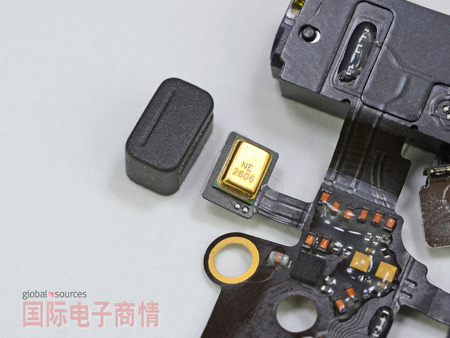

iPhone 5三个麦克风中的第一个露面了，与照明连接器组件在一起。完全可以假定，这只位于手机底部前端的麦克风，用于语音命令与语音呼叫。另外两只麦克风现在仍然在手机里面，靠近手机上部。
Source：iFixit

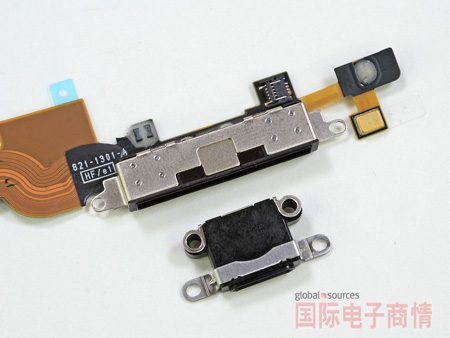

照明连接器似乎可以纳入30针坞站连接器，现在可以清晰地看到新式照明连接器的8个引线。
Source：iFixit
虽然关于照明连接器的引脚没有任何官方说明，但我们可以自信地认定，其中两个将用于电源和接地。至于其它六个的用途，谁也说不好。
苹果声称，照明连接器是全数字式的。但是，他们也声称iPhone 5支持模拟音频输出和VGA视频，暗示在电缆内部可能存在某种形式的数字－模拟转换。

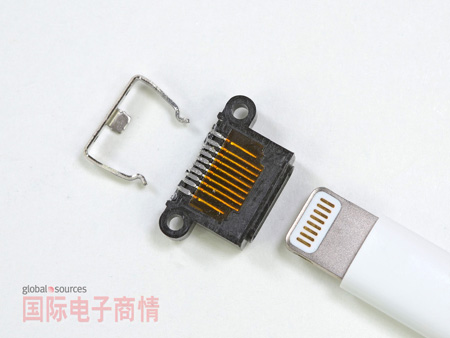

对照明连接器的进一步研究显示，一排整齐的针一个夹子固定住电缆的位置。
Source：iFixit
每个针都有弹性并在顶端镀铜，以确保照明电缆与插座之间的良好传导性。

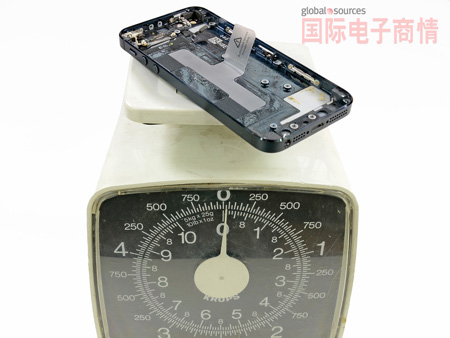

使用一个高科技的精密天平，我们测得iPhone 5整个后部组件只是略重于4S的玻璃后盖。
虽然上面还剩有几个部件，但后盖显得很轻。
Source：iFixit

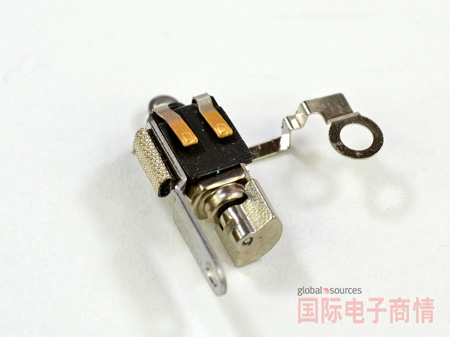

不同于使用一个线性振动振荡器的iPhone 4S，iphone 5恢复使用一个转动马达。以前我们赞赏苹果使用比较安静和不太吵人的线性振动动荡器，但现在我们对苹果为何恢复原来的做法感到不解。
振动器马达上面的压力接点意味着更换不需要焊接或者撬开小连接器。
Source：iFixit
iPhone 4S里面的扬声器附着在脆弱的电源按钮带状电缆上面，需要花费很大功夫才能拆下来。现在则一下子就从显示器组件上弹出来了，这对于维修又是一个便利之处！

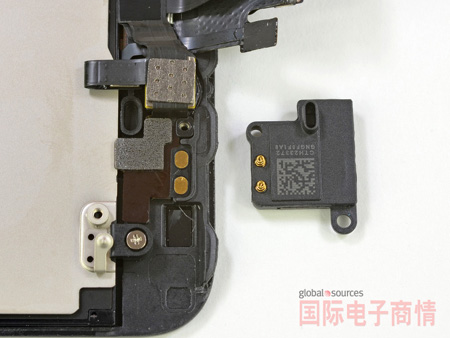

耳用扬声器可以轻松拆下，使用两个螺丝，利用弹性触点与显示器组件连接。
Source：iFixit

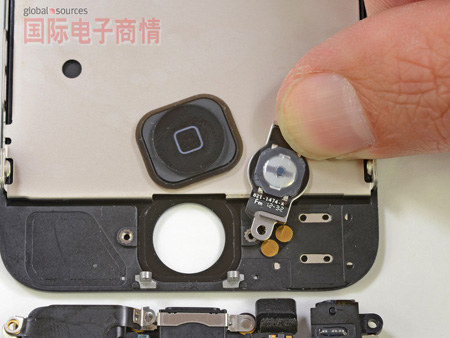

许多iPhone 4和4S用户都遇到过主屏按钮不灵的问题，但不敢冒险去修理。新款手机应该不仅提高了按钮寿命，而且使得更换主屏按钮不再令人那么纠结。
苹果最新款手机的经曲主屏按钮采用一个统一的金属支架，我们希望这能极大地提高这个经常使用的按钮的强度。
Source：iFixit

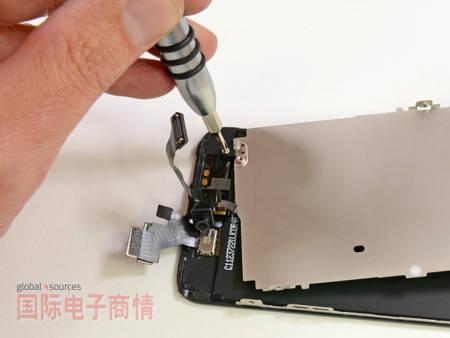

这个板子可能用于屏蔽和散热。螺丝旁边的弹性触点显示这个板子也可能用于接地。
最初看起来是LCD组件一部分，结果只需拧下几只螺丝就轻松地拆下来了。
Source：iFixit

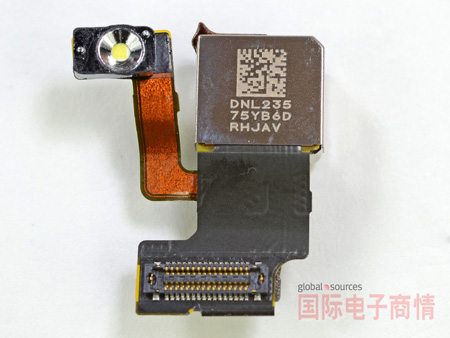

iPhone 5的一大卖点是800万像素iSight摄像头。
Source：iFixit

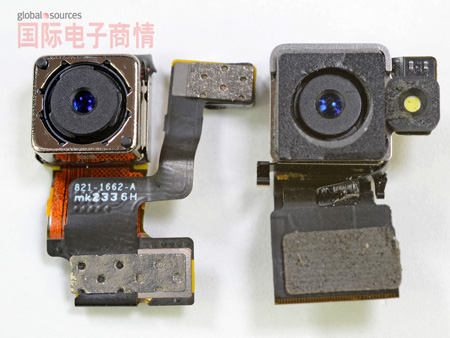

与iPhone 4S的摄像头相比，似乎没什么区别
Source：iFixit
尽管从外部很难看出这款摄像头与去年机型使用的摄像头之间有多少不同之处，但苹果确实做了一些重大升级，包括改善了低照度环境下的性能，以及图像捕捉速度提高了40%。
苹果非常自豪的是，他们在其新款摄像头上使用了蓝宝石晶体。由于蓝宝石是非常坚硬的材料，所以摄像头的最外层使用蓝宝石制造是合理的。

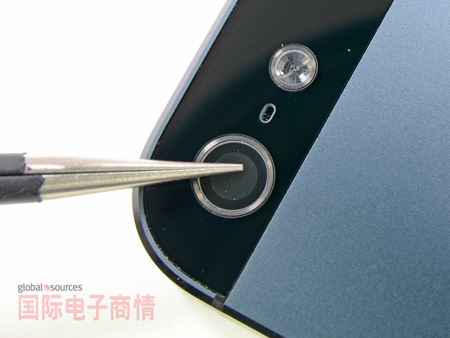

我们试着用钢制镊子去划保护层，结果镜头上面一点划痕都没有。
Source：iFixit
虽然这不能证实保护层是用蓝宝石晶体制造的，但确实表明其非常坚硬而且不怕划。

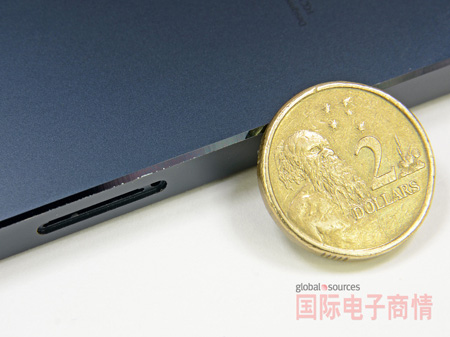

根据一名用户的请求，我们研究了“磨损门”问题，用户担心后盖的镀层容易磨损。
我们发现，侧面非常结实，但斜边可能容易磨损，从而在侧面形成一条明显的痕迹。
Source：iFixit
建议：小心使用，或者配一个手机套。或者不必顾忌，随便使用。

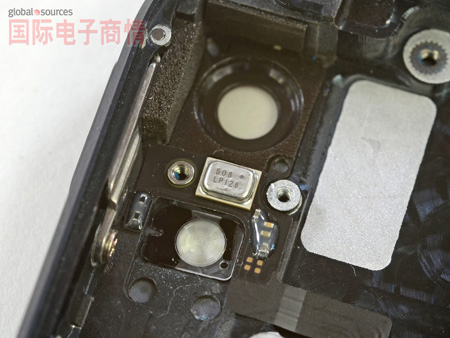

我们又有新发现！正如苹果之前承诺的，他们在手机顶部设置了一个麦克风。这样看来iPhone5就有3个麦克风了，其中后置的应该是用于消除背景噪音。
我们推测顶部这个麦克风是为Facetime和免提功能准备的。
Source：iFixit
那么，拆解到这里就结束了，我们最高兴的事莫过于iPhone屏幕的维修变得容易了。因为就我们统计来看，玻璃面板摔坏是造成iphone维修的第一大原因。
另外专门为LTE高速网络准备的MCP内存，是Apple准备砍了三星，扶起尔必达的信号么？您对iphone 5拆解中拆出的故事怎么看，请和我们分享您的观点！
